Roedale Ti48M Titan 3D stressz teszt

A Ti48 hangtompító a Roedale új fejlesztése, kifejezetten rövid csőhosszúságú sport- és vadászfegyverekhez.

A tulajdonos, Peter Lincoln vezette Roedale cég továbbra is hű maradt a maximális minőség, a súly és a csillapítási teljesítmény követelményeihez. A Ti48-as széria 3D nyomtatási eljárással készült, Ti-6Al-4V porból, és jelenleg kategóriája legkönnyebb csillapítója.
A lőtéri szimulációk és gyakorlati tesztek legfrissebb adatai, valamint az elmúlt évek használata során szerzett tapasztalatok együttesen épülnek be a Ti48M gyártási folyamatába. A Roedale T3D sorozata folyamatos fejlődési cikluson megy keresztül olyan innovatív kutatási módszerek alkalmazásával, mint a számítógépes áramlási szimulációk, vagy a folyamatos laboratóriumi és gyakorlati tesztelések.

Bevonat vagy sem?

A Ti48M több színben is kapható (Armor Black, Gray, OD Green, Tungston, RAL8000 és FDE). Ha azonban félautomata fegyverrel együtt szeretnénk használni, akkor nem ajánljuk a Cerakote bevonatot, mert a jelentős használat és az ezzel járó hőfejlődés miatt a bevonat rövid idő után leég. A vizsgálathoz szándékosan egy bevonattal ellátott modellt választottunk, hogy megértsük és dokumentálhassuk azt a folyamatot, amelyen az anyagok átmennek.
Standard kaliberként széles választék áll rendelkezésre. A gyártó 4,5 millimétertől 0,45 kaliberig minden igényt ki tud szolgálni. A hangtompító teljes hossza 161 milliméter, átmérője 48,7 milliméter. A fegyver teljes hossza 141 milliméterrel nő.

Teszt 1 (augusztus)

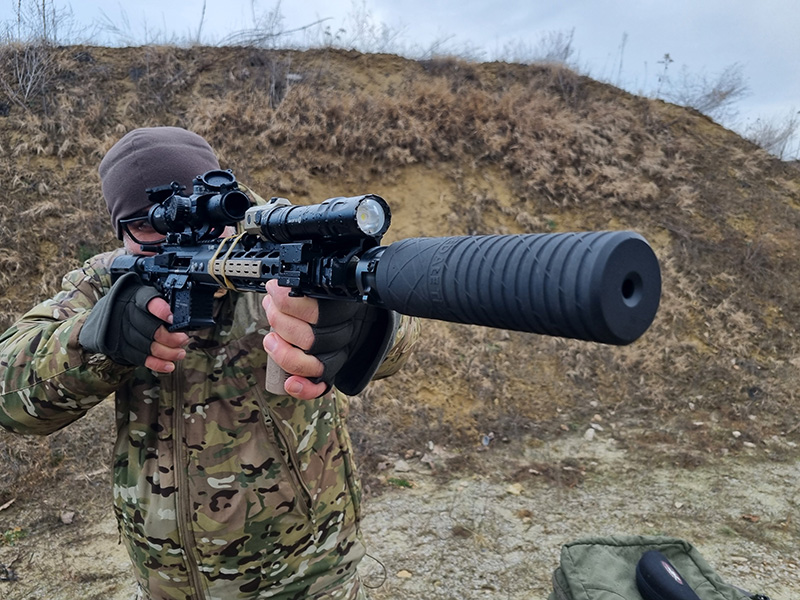

A .223 Rem kaliberű Ti48M hosszú távú tesztje 2020. augusztus elején kezdődött. Súlya a szilárdan ragasztott menetadapterrel együtt 325 gramm volt. Az összehasonlító teszthez egy Ase Utra Jet-Z CQB-S (S = lighter short version) hangtompítót használtunk. A hosszú távú teszthez a Roedale Ti48M egy 11"-es csövű H&K MR223 A3-ra volt felszerelve, és rendkívül nagy tüzelési terhelésnek lett alávetve a félautomata fegyveren. Augusztusban 300 lövést tettünk a hangtompító

Teszt 2 (szeptember)

Szeptember közepére a teszt során elértük az 1800-as lövésszámot. A Cerakote bevonat nagyrészt levált, de ez semmilyen módon nem befolyásolta a működést. Különös, hogy amilyen gyorsan felmelegedett a titánötvözet, olyan gyorsan le is hűlt.
A Ti48-as csillapítása páratlan. Volt több olyan feladat, ahol a CED 7000-es időmérő óránk nem indult el automatikusan a lövésre, manuálisan kellett indítanunk, mivel a csillapítási érték olyan magas volt, hogy nem érzékelte a lövésdörejt. A statikus gyakorlatok során az időmérőt közvetlenül a puska mellett kellett tartanunk, hogy zavartalanul működjön. A Ti48-as tudja, hogyan kell lenyűgözni használóját, zárt térben is hallásvédő nélkül működtethető.

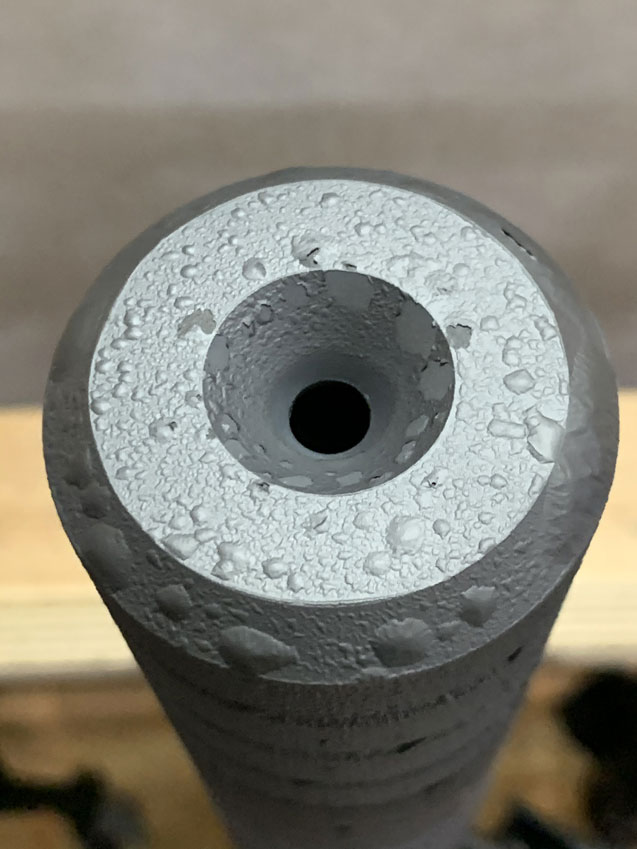

A Cerakote bevonat reakciója szélsőséges hőmérsékleten
A Cerakote bevonat megég és leválik a titán testről

Teszt 3 (október)

október végén a tesztelés során elértük a 3750 lövést. A mérleg 8 grammos súlynövekedést mutatott, ami a kamrákban lévő szennyeződésnek köszönhető. A rendkívül nagy terhelés ellenére az endoszkópos vizsgálatok csak kisebb lerakódásokat észleltünk és a korpuszon belüli is kiváló volt az áramlási teljesítmény. Hangtompító tisztítószerrel végzett tisztítás és új endoszkópos vizsgálat után nem lehetett kopást vagy sérülést találni.

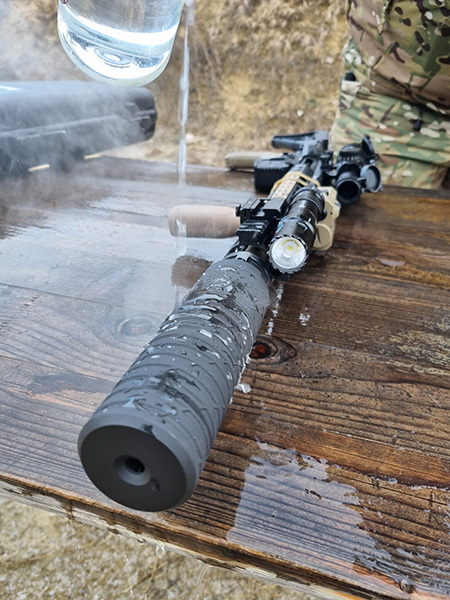

Stressz teszt magas hőmérsékleti tartományban
Stressz teszt magas hőmérsékleti tartományban
Stressz teszt magas hőmérsékleti tartományban

Teszt 4 (november)

Elértük a 4000 lövést. Kívülről már látható nyomai voltak a „stressztesztünknek”. A csőhöz hasonlóan az ötvözet színe is megváltozott. A hőmérséklet folyamatosan változik a terhelés során, 30-tól 500 fokig oda és vissza. Az áramlási funkciók és a zajcsökkentés továbbra is nagyon jó. A Ti48M továbbra is megfelelően működik. Nincs akadály, nincs zajcsökkenési veszteség.

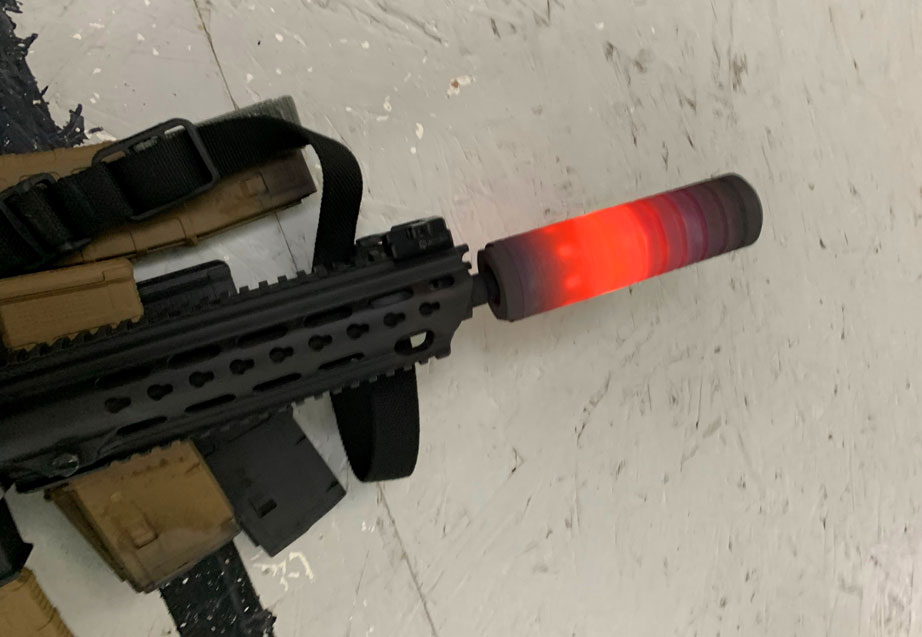

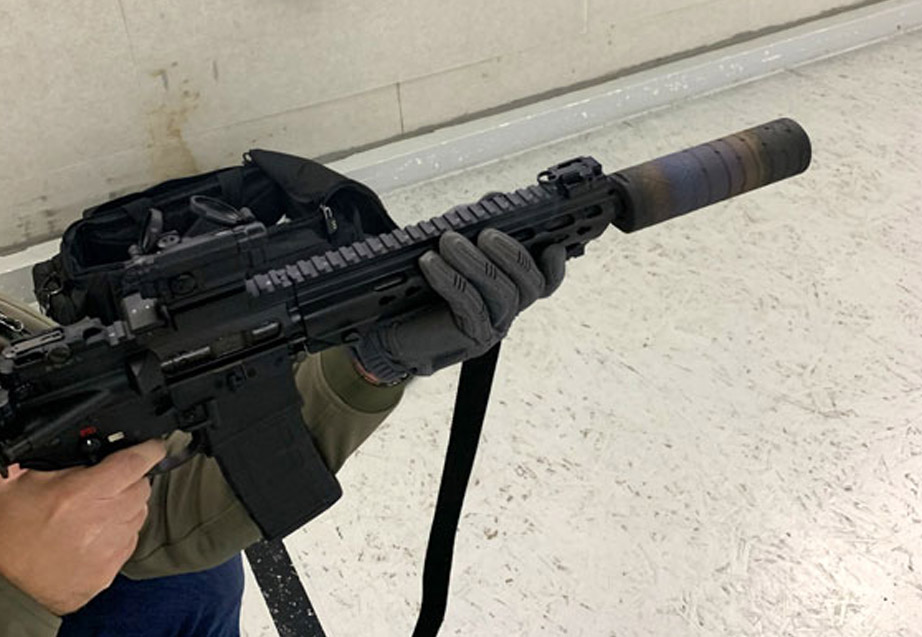

Ti48M átlagos hőmérséklettel extrém terhelés mellett
A Ti48M hűtési folyamata 5 perc után

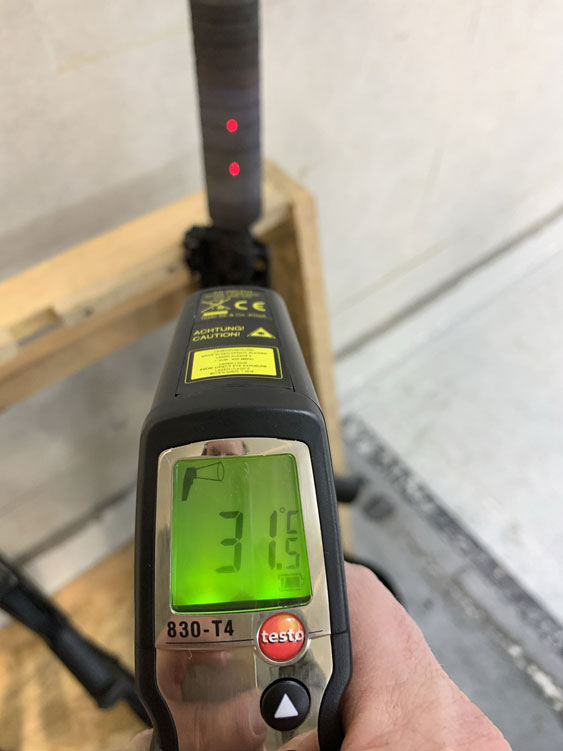

A gőzölő 430°C-ról 13 percen belül kézmelegre hűl

Mérési eljárás

A személyes tapasztalatokon és méréseken túl, a Ti48-nak egy valós és szabványos mérési eljáráson is át kellett esnie. A tesztfegyverrel Geco FMJ 63gr (4,1 gramm) .223 Rem kaliberű lőszerrel lőttünk. A fent említett Ase Utra lángrejtő is tesztalanyként szolgált.

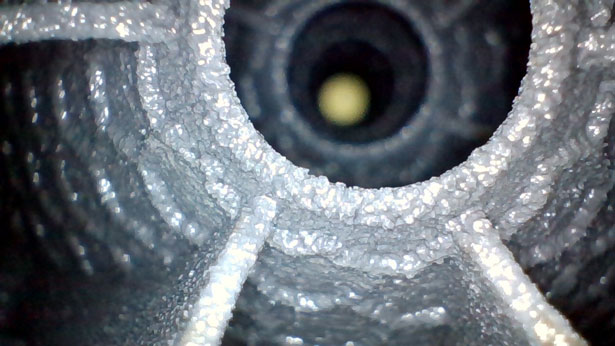

Endoszkópos képalkotás 2000 lövés után

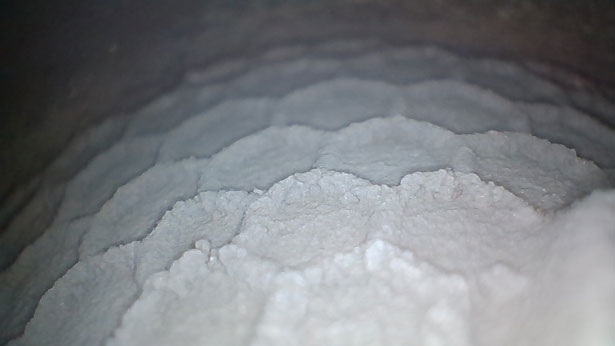

Egy hangtompítókamra endoszkópos részletképe 2000 lövés után

Hőmérséklet

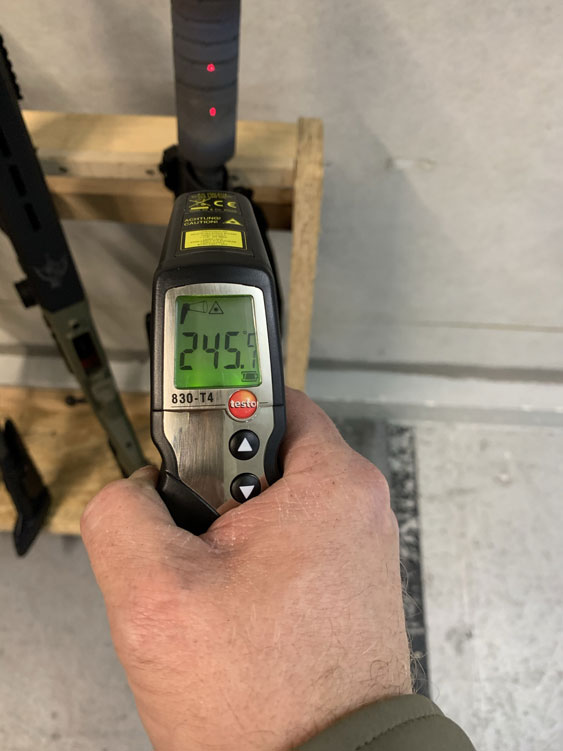

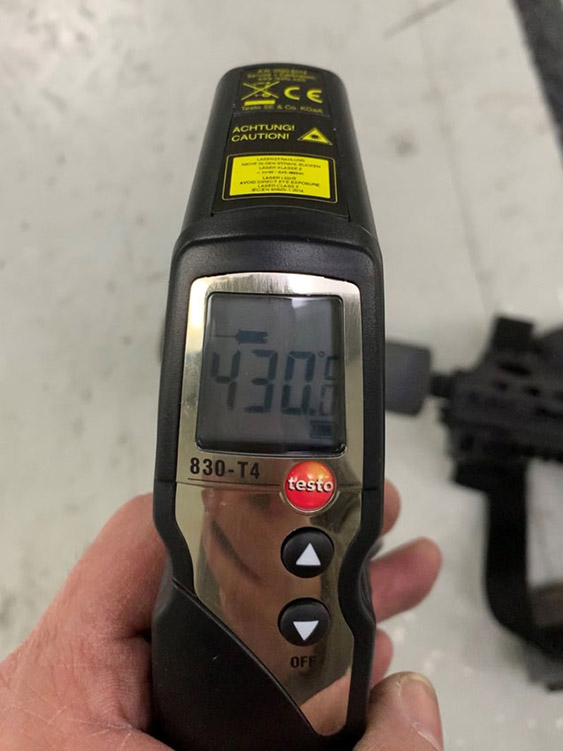

A hőmérsékletet, Testo 830-T4 típusú készülékével mértük. Az első tesztek során többször is túlléptük a 400 Celsius-fokos határt. Ezért további méréseket végeztünk egy külső felületérzékelővel, amely -60°-tól +1000°C-ig terjedő hőmérsékleti tartományt képes lefedni. A felszínen mért maximális hőmérséklet 540 Celsius fok volt.
A gyártó specifikációi szerint az infravörös mérési távolság egy méterrel távolabb történik, így a mérési pont 36 milliméteres.
A hangtompítót minden egyes használatkor több száz lövéssel terhelték meg. A hőfejlődési viselkedés ábrázolása érdekében körönként legalább száz-százötven lövést adtak le gyors egymásutánban. A Testo-val végzett mérések szerint a hangtompítók minden mérés során legalább 430 Celsius fokos hőmérsékletet értek el. Tizenhárom perc alatt a hőmérsékletet (!) 31,5 Celsius-fokra csökkentettük.
A gyártó szerint a T3D olvadáspontja 1648 Celsius-fok. A hozzávetőleges kúszási pont, amelynél deformáció léphet fel, 700 °C-on történik.
A referenciaként használt Ase Utra nem volt kitéve ennek a tesztnek, mert várható volt, hogy megsemmisül.
A 320 Celsius-fokra lőtt Ase Utrának fél órára volt szüksége, hogy lehűljön a fent említett 31 fokra.

Hangcsökkentés

A hangszintmérés a Brüel & Kjær gyártó 2250 típusú készülékével és egy 4941 típusú ¼ hüvelykes kapszulával történt ami kimondottan a 160 dB feletti hangmérésekhez készül. Az analizátort a mérés előtt és után kalibráltuk. A mérési tűrés <1 dB (A). A négy, egyenként 15 felvételből álló méréssorozatból mért átlagérték 35 dB-lel csökkentette a hangszintet. Ez 6 dB-es javulás az Ase Utra Jet-Z CQBS-hez képest, amely átlagosan 29 dB-t csillapít.

A mérési módszer körfüggvény szerinti elvégzése részletesen

H&K MR223 A3 11” csőhossz Roedale Ti50M MK1-el.
Geco FMJ 63gr (4,1 gramm) lőszer 0,223-as kaliberben.
A forrás magassága/száj 1,5 méter a talajtól. A torkolat a nullapontot jelenti
A mérések azonos magasságban és a cső végétől egy méter távolságban történtek 0°, 90°, 120°, 150° és 180° szögben (a lövész fülénél). A 1,5 méteres magasságnak köszönhetően gyakorlatilag kiküszöbölhető a talajvisszaverődés okozta jelzavar.
A mérési elrendezés megköveteli, hogy az értékeket a lövés irányában határozzák meg.
Lövésirány φ = 0° és a fegyver mögött φ = 180°. A φ1,2 = (0°, 180°) mérési eredmények és a közbenső értékek lehetővé teszik egy átlagos érték kialakítását, amely összesen 35 dB csökkenést eredményez.
Megjegyzés: A hangimpulzus a lövés irányába tágul. Zárt helyen teljesen más érzéssel

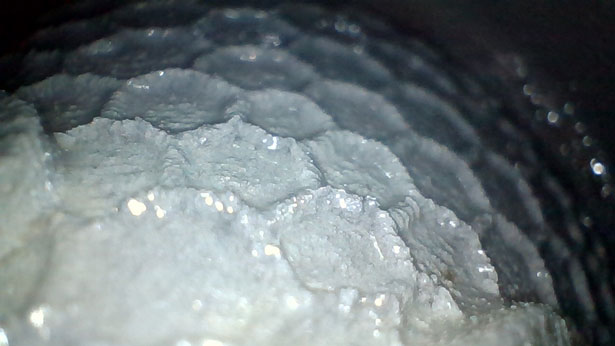

Endoszkópos részletes kép 4000 lövés után, a bordázat enyhe kopásával

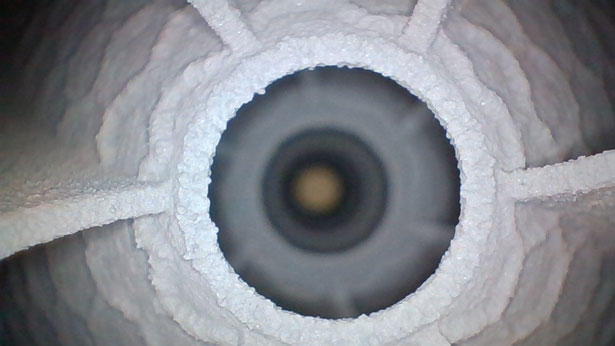

Endoszkópos kép a kamrákba, minden szerkezeti elem sérülésmentes

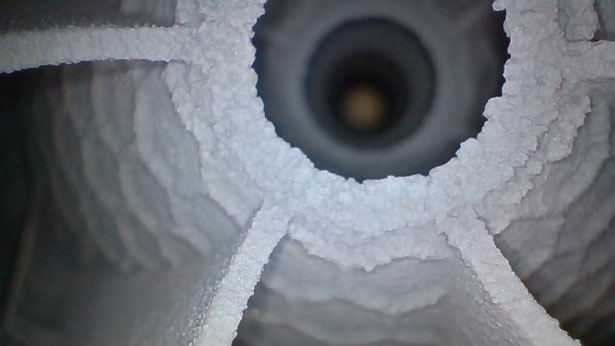

Részletes kép a belső szerkezetről 4000 lövés után

Következtetés

A Ti48M a teljes T3D sorozathoz hasonlóan a legjobb termékek között említhető. A súlya, a tartóssága, az extrém hőmérséklet különbségek közötti viselkedése és természetesen a hangszigetelése is abszolút első osztályú.
A Roedale a haladást és a csúcstechnológiát képviseli a hangtompítók fejlesztésében és gyártáséban. A Ti64-es titánium az egyik legkönnyebb és legerősebb anyag, amit a gyártás során felhasználnak. A repülőgépiparban és az egyetemes áramlástanban szerzett tapasztalatok folyamatosan visszaköszönnek a termékeikben. A vadászati felhasználáson túl a Ti48M-ben megvan minden potenciál, hogy hosszú távú kompromisszumok nélküli megoldást nyújtson a sportlövészetben vagy a hadi felhasználásban is.

Technikai paraméterek

  • A hangtompító alap menete: M22x1,5
  • On-Barrel
  • Hangcsökkentés: 32-38 dB
  • Teljes hossz/előrenyúlás a cső végétől: 161 mm / 141 mm
  • Súly: 325 g-tól
  • Átmérő: 48,7 mm
